T臺秀舞臺燈光系統綜合解決方案-佳諾燈光技術部分享
Release Date: [2020/3/4 14:58:50] Total read [1567] Times

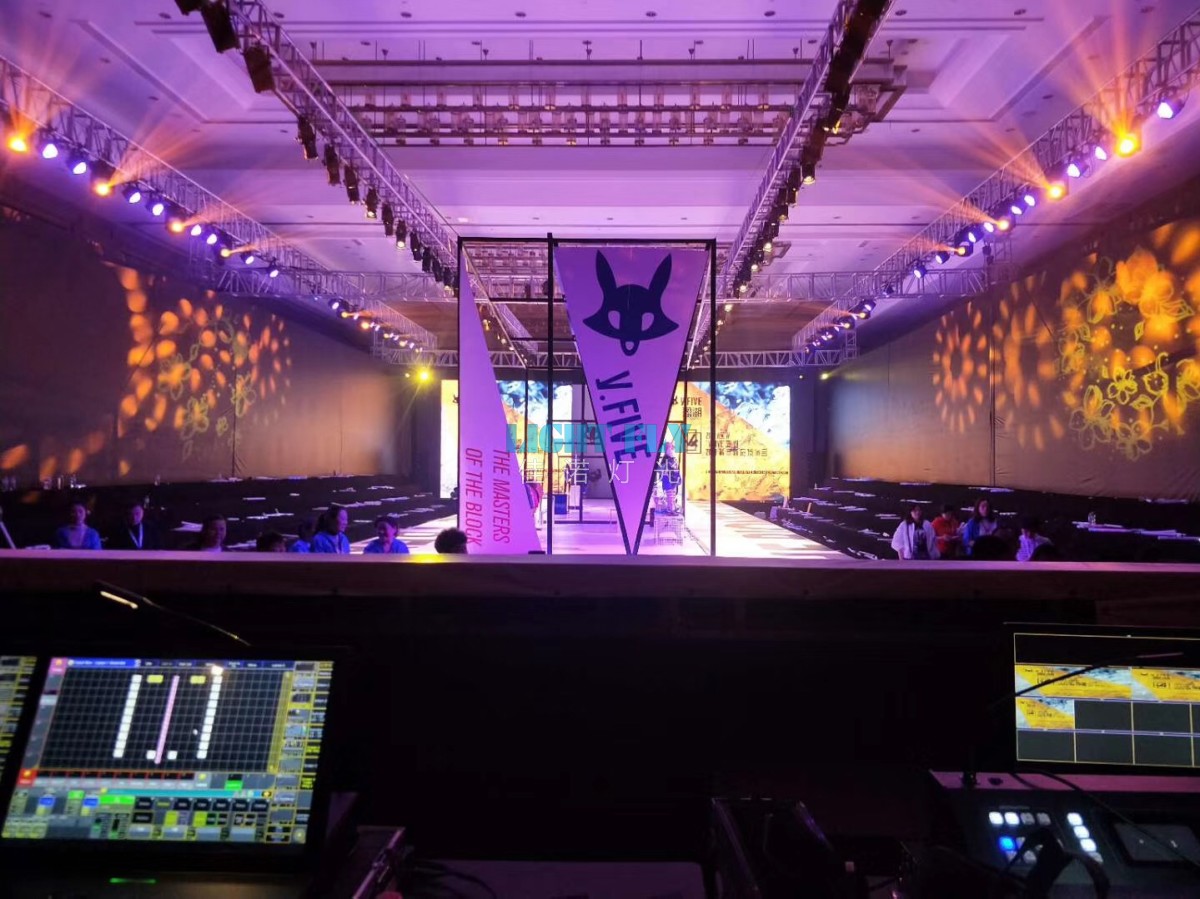

現以盈湖知名服裝企業T臺為例，T臺舞臺寬17米，舞臺深4.8米，T臺寬4米，T臺深22米，層高6米。作為對外時裝設計理念的展示及時裝推廣的活動場 所，建成后將滿足許多不同類型的時裝秀、推廣會、演出、電影等活動，在使用功能方面包括大型時裝秀、大型演出、演唱會、舞蹈、綜合晚會、會議等等，另外它 也具備了電視現場拍攝的一切基本條件。
T臺燈光系統模式包括T臺走秀燈光和多功能舞臺綜藝演出使用燈光，T臺走秀燈光主要滿足模特走秀時的用光，它有三組燈光組成分別是：
一、模特從舞臺走出來的面光角度成45°面部照射無黑斑。
二、模特走回舞臺的面光成45°面部照射無黑斑。
T臺燈光系統模式包括T臺走秀燈光和多功能舞臺綜藝演出使用燈光，T臺走秀燈光主要滿足模特走秀時的用光，它有三組燈光組成分別是：
一、模特從舞臺走出來的面光角度成45°面部照射無黑斑。
二、模特走回舞臺的面光成45°面部照射無黑斑。
三、舞臺面光成45°，保證舞臺整體鋪光。
T臺走秀燈光同時滿足綜藝演出時整體鋪光。舞臺綜藝演出使用燈光包括佳諾燈光200W影視LED成像燈、380W光束圖案燈、24顆LED染色燈、440W搖頭圖案燈及染色搖頭電腦燈等，舞臺整體鋪光采用T臺走秀舞臺的面光做為補充，利用效果燈具增強舞臺藝術效果。
一、設計依據
JGJ-57-2000/J67-2001《劇場建筑設計規范》
JGJ-57-2000/J67-2001《劇場建筑設計規范》
WH-0204-1999《舞臺燈具光學質量的測試與評價》
GB7000.14-2000《通風式燈具安全要求》
GB/T50311-2000《建筑與建筑群綜合布線工程設計規范》
GB/T50312-2000《建筑與建筑群綜合布線系統工程驗收規范》
GB50259-96《電氣裝置安裝工程電氣照明裝置施工及驗收規范》
GB50169-92《電氣安裝工程接地裝置施工質量驗收規范》
GBJ54-83《低壓配電裝置及線路設計規范》
GB50052-95 《供配電系統設計規范》
GB7000.14-2000《通風式燈具安全要求》
GB/T50311-2000《建筑與建筑群綜合布線工程設計規范》
GB/T50312-2000《建筑與建筑群綜合布線系統工程驗收規范》
GB50259-96《電氣裝置安裝工程電氣照明裝置施工及驗收規范》
GB50169-92《電氣安裝工程接地裝置施工質量驗收規范》
GBJ54-83《低壓配電裝置及線路設計規范》
GB50052-95 《供配電系統設計規范》
GB50054-95 《低壓配電設計規范》
GB15734-1995《電子調光設備無線電騷擾特性限值及測量方法》
二、設計原則
T型舞臺燈光系統嚴格按照可靠的、高質的、先進的、靈活的、全面的設計思想。在進行系統設計時，主要設備選用國內先進產品，整體方案充分利用最新研究成果和設計理念，并遵循以下的設計原則：
（一）系統的先進性、科學性及經濟性
T型舞臺燈光系統的設置是：技術先進、系統科學、穩定可靠、功能強大、使用方便、易于維修。
1.先進性
在舞臺燈光系統的設計中，充分考慮了燈光技術未來不斷發展升級的需求和系統的可擴展能力與兼容性，盡可能在不增加硬件的前提下，滿足將來因演出規模增大等 原因所需要的燈光擴容和技術升級。采用的先進技術：具有強大控制、編輯功能及擴展功能的電腦控制臺；穩定可靠的智能調光硅箱；先進的三維燈光輔助設計和模 擬演示軟件。國內著名的專業舞臺常規燈具、智能效果燈具；
2.科學性
T型的燈光網絡控制系統是采用標準DMX512信號的設計，科學地把控制信號直接送到每一個受控點，使得舞臺燈光系統具有良好的發展?jié)摿烷_放性，以適應高速有效的信號傳輸、系統擴展和不斷地技術升級的需要。使整個燈光系統不僅擁有技術的先進性，還有系統的科學性。
3．經濟性
設計中，將營運管理及運行成本因素滲透到每一個設計環節之中。選用技術先進、節能、環保的系統設備，尤其是大量選用低功率的LED光源和長壽命鹵鎢光源燈 具，其特點是高效低能，高亮度低溫度長壽命。同時，為舞臺管理搭建一個現代化的硬件平臺，從而實現高效、低成本的營運目標。
（二）系統完整性與實用性
舞臺燈光工藝設計完全突破了傳統的設計思路，結合、吸收了現代燈光藝術發展的立體演示空間變化形式及特點，燈光系統設計無論在平面布局上，還是在立體的結 構上，形成統一完整的方案，以致適應各種類型布光設計方案，并且留有大量完善的設計接口，這些設計的接口并不影響整體設計方案的進度和擴展，主要是針對使 用過程中舞臺燈光系統設計今后面臨的幾個問題：
a. 燈光系統設備不斷更新問題；（即可持續發展的空間和深度問題）
b. 滿足各類表演形式的不斷需求；（即平面布局和立體空間的局限性）
c. 完整性充分體現在燈光系統功能的實現、燈光設備的配置、不同設備的互聯、信號傳輸格式兼容等方面。
（三）系統可擴展性和持續發展性
方案所設計網絡化燈光系統是一個開放式的平臺,系統的結構充分考慮到了日后的硬件和軟件的可持續升級和發展。整個燈光系統方案設計、設備的配置、性能達標并保證系統；具有多重安全、穩定、可靠的系統保障措施；以及日后系統的升級需求。
（四）安全、可靠性
調光設備作為燈光系統的控制中心，本身的穩定和調光控制系統的可靠性將直接影響到整個系統的正常運行和演出效果。因此，配置穩定可靠的調光設備是必須考慮 的前提。系統將設有DMX網絡輸入/輸出接口，以兼容所有品牌的調光臺、硅箱等新、舊設備的接入。所有調光控制臺輸入、輸出（I\0）接口具有光電隔離保 護功能，調光臺、調光硅箱全部線路板采用表面焊接技術（SMT）生產。各種信號接口采用優質產品，并具有熱拔插功能。
（五）設備的通用性
燈光控制系統可以兼容的控制信號：DMX512、Ethernet，網絡控制遵守ART-NET或者ACN協議。確保世界上絕大部分的數字控制臺，調光柜，電腦燈，搖頭燈，掃描燈，換色器等數字設備都可以穩定地在此燈光系統網絡上運行。
三、設計闡述
舞臺藝術是綜合藝術，無論是戲劇、音樂、舞蹈，時裝表演，還是一般文藝節目的演出，除了需要編劇、導演、演員、樂隊、節目主持人外，還應有美工和舞臺裝 置、布景、服裝道具等部門，而這些部門的創作和展示，沒有燈光是很難實現的，有了燈光而燈光處理不好，也會直接影響演出效果，可以說舞臺燈光是舞臺藝術的 靈魂。燈光和其它藝術創作部門一樣不能單獨進行，一般要以導演為中心根據要求運用各種手法幫助演員塑造人物、加強人物立體感，以達到突出表演、烘托人物的 目的。此外，對演出節目的風格、情調、氣氛的處理，以及舞臺布景、道具、服裝、化妝的表現，也需要相互協作、密切配合、有機地聯系、綜合，從而達到統一和 諧的目的。燈光系統設計要到達預期設計的效果，除了要積累多年來的本專業項目設計經驗也離不開運用現代化的計算機輔助設計工具，應用它們到設計方案中來， 更能把握優化設計方案。計算機輔助設計工具有：AutoCAD，3D燈光效果制作軟件。 CAD 在每個行業運用廣泛，運用它可以建立3D建筑模型，設計燈光投射角度及布置燈位的合理性。舞臺燈具是實現舞臺燈光效果的最終環節，燈具選型的好壞直接影響到演出的質量。因此，我們選擇配置的燈具都是世界知名的品牌。配置的燈具設備均選自國內知名的佳諾燈光品牌專業燈具，燈具符合國家技術標準。
1、燈光布置說明

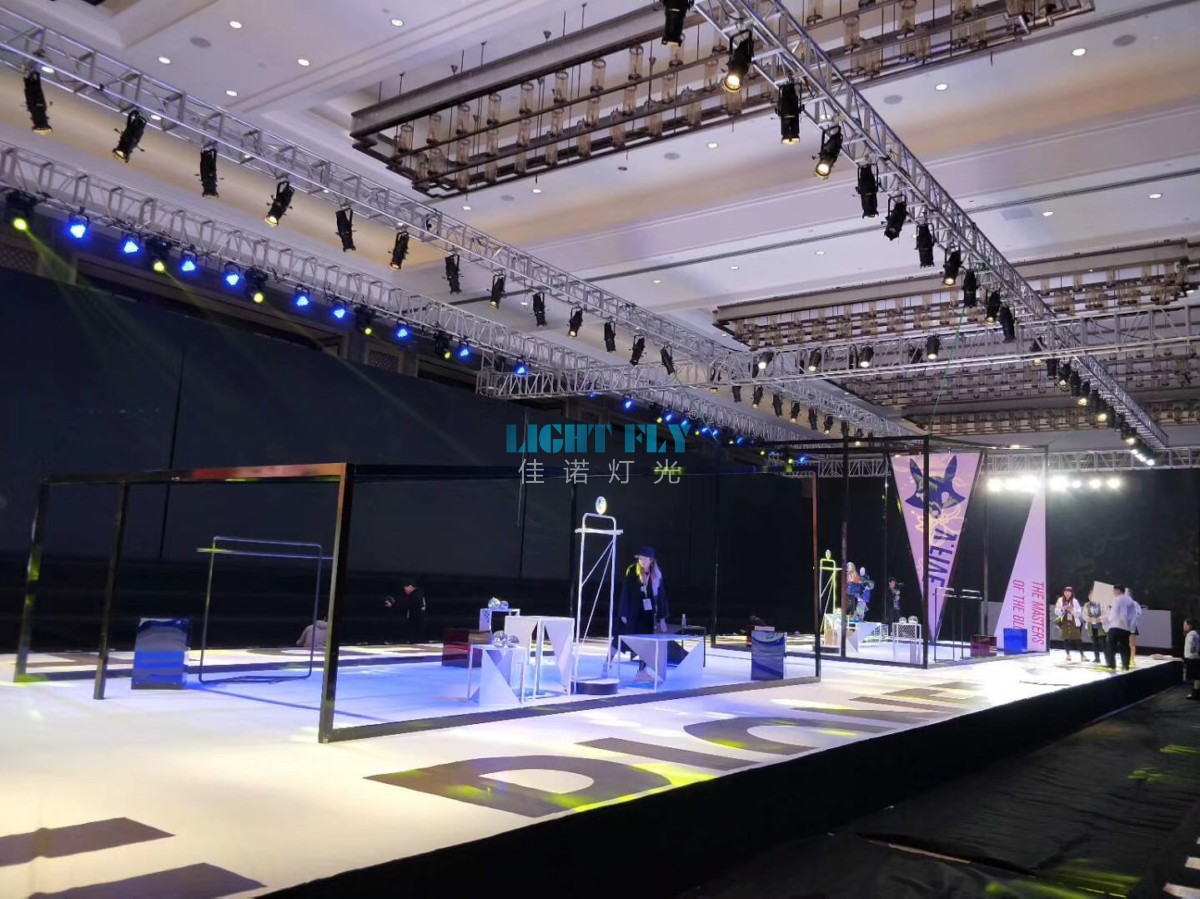

滿足T臺走秀燈光和多功能舞臺綜藝演出使用燈光，所需燈具共184臺燈具。燈具分布如下：
主舞臺面光一道，作為舞臺正面鋪光，在面光位設計成像燈16臺；
主舞臺頂光一道，作為舞臺地面鋪光，在頂光位設計束光燈18臺；
主舞臺側光二道，作為舞臺側面鋪光，用于增強演員在舞臺上的立體感；在左右側光位設計束光燈各5臺；
主舞臺天、地排光各一道，作為舞臺背景鋪光，在天、地排光位設計天、地排燈各12臺；
后舞臺入口處左右各設計1臺LED影視PAR燈，做為模特入場之時的基本光，也可做頻閃光用。
T型臺頂光六道，作為T臺頂光并兼做面光用，各道設計成像燈4臺和圖案搖頭燈1臺用于增加舞臺動感（顏色，光線動態等）T臺走秀用光。
T型臺側光設計二道左右各一道，各道設計成像燈21臺和LED影視柔光燈20臺；光線從兩側投向舞臺前表演區作為面光的補充。
整個舞臺設計追光燈2臺，根據光學成像及變焦原理，具有可改變光圈的大小、色彩、明暗、虛實等功能，演出中安裝在特制的支架上追隨演員移動的同時加強對其 照明亮度，提高觀眾的注意力，可以設置在演出空間的多種位置，實現對演員半身、全身、遠距離、小范圍的局部照明效果。有時也可運用追光表現抽象、虛幻的舞 臺情節。
四、燈光系統供電
主電源引自總低配室配電柜，以銅母線槽送至調光室總配電柜，備用電源引自柴油發電機配電柜，以電纜送至調光室總配電柜，實際供電容量：120KW采用三相 五線制。為了便于系統以后使用用電容量考慮燈光系統總容量設計250KW，在觀眾區正舞臺右側及觀眾區后場各設置50KW流動演出用電作為燈光系統的擴展 （設置DMX512接口至音響燈光控制室）。燈光燈光電源必須與音響系統用電獨立開，音響系統要有自己獨立的接地系統。
二、設計原則
T型舞臺燈光系統嚴格按照可靠的、高質的、先進的、靈活的、全面的設計思想。在進行系統設計時，主要設備選用國內先進產品，整體方案充分利用最新研究成果和設計理念，并遵循以下的設計原則：
（一）系統的先進性、科學性及經濟性
T型舞臺燈光系統的設置是：技術先進、系統科學、穩定可靠、功能強大、使用方便、易于維修。
1.先進性
在舞臺燈光系統的設計中，充分考慮了燈光技術未來不斷發展升級的需求和系統的可擴展能力與兼容性，盡可能在不增加硬件的前提下，滿足將來因演出規模增大等 原因所需要的燈光擴容和技術升級。采用的先進技術：具有強大控制、編輯功能及擴展功能的電腦控制臺；穩定可靠的智能調光硅箱；先進的三維燈光輔助設計和模 擬演示軟件。國內著名的專業舞臺常規燈具、智能效果燈具；
2.科學性
T型的燈光網絡控制系統是采用標準DMX512信號的設計，科學地把控制信號直接送到每一個受控點，使得舞臺燈光系統具有良好的發展?jié)摿烷_放性，以適應高速有效的信號傳輸、系統擴展和不斷地技術升級的需要。使整個燈光系統不僅擁有技術的先進性，還有系統的科學性。
3．經濟性
設計中，將營運管理及運行成本因素滲透到每一個設計環節之中。選用技術先進、節能、環保的系統設備，尤其是大量選用低功率的LED光源和長壽命鹵鎢光源燈 具，其特點是高效低能，高亮度低溫度長壽命。同時，為舞臺管理搭建一個現代化的硬件平臺，從而實現高效、低成本的營運目標。
（二）系統完整性與實用性
舞臺燈光工藝設計完全突破了傳統的設計思路，結合、吸收了現代燈光藝術發展的立體演示空間變化形式及特點，燈光系統設計無論在平面布局上，還是在立體的結 構上，形成統一完整的方案，以致適應各種類型布光設計方案，并且留有大量完善的設計接口，這些設計的接口并不影響整體設計方案的進度和擴展，主要是針對使 用過程中舞臺燈光系統設計今后面臨的幾個問題：
a. 燈光系統設備不斷更新問題；（即可持續發展的空間和深度問題）
b. 滿足各類表演形式的不斷需求；（即平面布局和立體空間的局限性）
c. 完整性充分體現在燈光系統功能的實現、燈光設備的配置、不同設備的互聯、信號傳輸格式兼容等方面。
（三）系統可擴展性和持續發展性
方案所設計網絡化燈光系統是一個開放式的平臺,系統的結構充分考慮到了日后的硬件和軟件的可持續升級和發展。整個燈光系統方案設計、設備的配置、性能達標并保證系統；具有多重安全、穩定、可靠的系統保障措施；以及日后系統的升級需求。
（四）安全、可靠性
調光設備作為燈光系統的控制中心，本身的穩定和調光控制系統的可靠性將直接影響到整個系統的正常運行和演出效果。因此，配置穩定可靠的調光設備是必須考慮 的前提。系統將設有DMX網絡輸入/輸出接口，以兼容所有品牌的調光臺、硅箱等新、舊設備的接入。所有調光控制臺輸入、輸出（I\0）接口具有光電隔離保 護功能，調光臺、調光硅箱全部線路板采用表面焊接技術（SMT）生產。各種信號接口采用優質產品，并具有熱拔插功能。
（五）設備的通用性
燈光控制系統可以兼容的控制信號：DMX512、Ethernet，網絡控制遵守ART-NET或者ACN協議。確保世界上絕大部分的數字控制臺，調光柜，電腦燈，搖頭燈，掃描燈，換色器等數字設備都可以穩定地在此燈光系統網絡上運行。
三、設計闡述
舞臺藝術是綜合藝術，無論是戲劇、音樂、舞蹈，時裝表演，還是一般文藝節目的演出，除了需要編劇、導演、演員、樂隊、節目主持人外，還應有美工和舞臺裝 置、布景、服裝道具等部門，而這些部門的創作和展示，沒有燈光是很難實現的，有了燈光而燈光處理不好，也會直接影響演出效果，可以說舞臺燈光是舞臺藝術的 靈魂。燈光和其它藝術創作部門一樣不能單獨進行，一般要以導演為中心根據要求運用各種手法幫助演員塑造人物、加強人物立體感，以達到突出表演、烘托人物的 目的。此外，對演出節目的風格、情調、氣氛的處理，以及舞臺布景、道具、服裝、化妝的表現，也需要相互協作、密切配合、有機地聯系、綜合，從而達到統一和 諧的目的。燈光系統設計要到達預期設計的效果，除了要積累多年來的本專業項目設計經驗也離不開運用現代化的計算機輔助設計工具，應用它們到設計方案中來， 更能把握優化設計方案。計算機輔助設計工具有：AutoCAD，3D燈光效果制作軟件。 CAD 在每個行業運用廣泛，運用它可以建立3D建筑模型，設計燈光投射角度及布置燈位的合理性。舞臺燈具是實現舞臺燈光效果的最終環節，燈具選型的好壞直接影響到演出的質量。因此，我們選擇配置的燈具都是世界知名的品牌。配置的燈具設備均選自國內知名的佳諾燈光品牌專業燈具，燈具符合國家技術標準。
1、燈光布置說明
滿足T臺走秀燈光和多功能舞臺綜藝演出使用燈光，所需燈具共184臺燈具。燈具分布如下：
主舞臺面光一道，作為舞臺正面鋪光，在面光位設計成像燈16臺；
主舞臺頂光一道，作為舞臺地面鋪光，在頂光位設計束光燈18臺；
主舞臺側光二道，作為舞臺側面鋪光，用于增強演員在舞臺上的立體感；在左右側光位設計束光燈各5臺；
主舞臺天、地排光各一道，作為舞臺背景鋪光，在天、地排光位設計天、地排燈各12臺；
后舞臺入口處左右各設計1臺LED影視PAR燈，做為模特入場之時的基本光，也可做頻閃光用。
T型臺頂光六道，作為T臺頂光并兼做面光用，各道設計成像燈4臺和圖案搖頭燈1臺用于增加舞臺動感（顏色，光線動態等）T臺走秀用光。
T型臺側光設計二道左右各一道，各道設計成像燈21臺和LED影視柔光燈20臺；光線從兩側投向舞臺前表演區作為面光的補充。
整個舞臺設計追光燈2臺，根據光學成像及變焦原理，具有可改變光圈的大小、色彩、明暗、虛實等功能，演出中安裝在特制的支架上追隨演員移動的同時加強對其 照明亮度，提高觀眾的注意力，可以設置在演出空間的多種位置，實現對演員半身、全身、遠距離、小范圍的局部照明效果。有時也可運用追光表現抽象、虛幻的舞 臺情節。
四、燈光系統供電
主電源引自總低配室配電柜，以銅母線槽送至調光室總配電柜，備用電源引自柴油發電機配電柜，以電纜送至調光室總配電柜，實際供電容量：120KW采用三相 五線制。為了便于系統以后使用用電容量考慮燈光系統總容量設計250KW，在觀眾區正舞臺右側及觀眾區后場各設置50KW流動演出用電作為燈光系統的擴展 （設置DMX512接口至音響燈光控制室）。燈光燈光電源必須與音響系統用電獨立開，音響系統要有自己獨立的接地系統。
